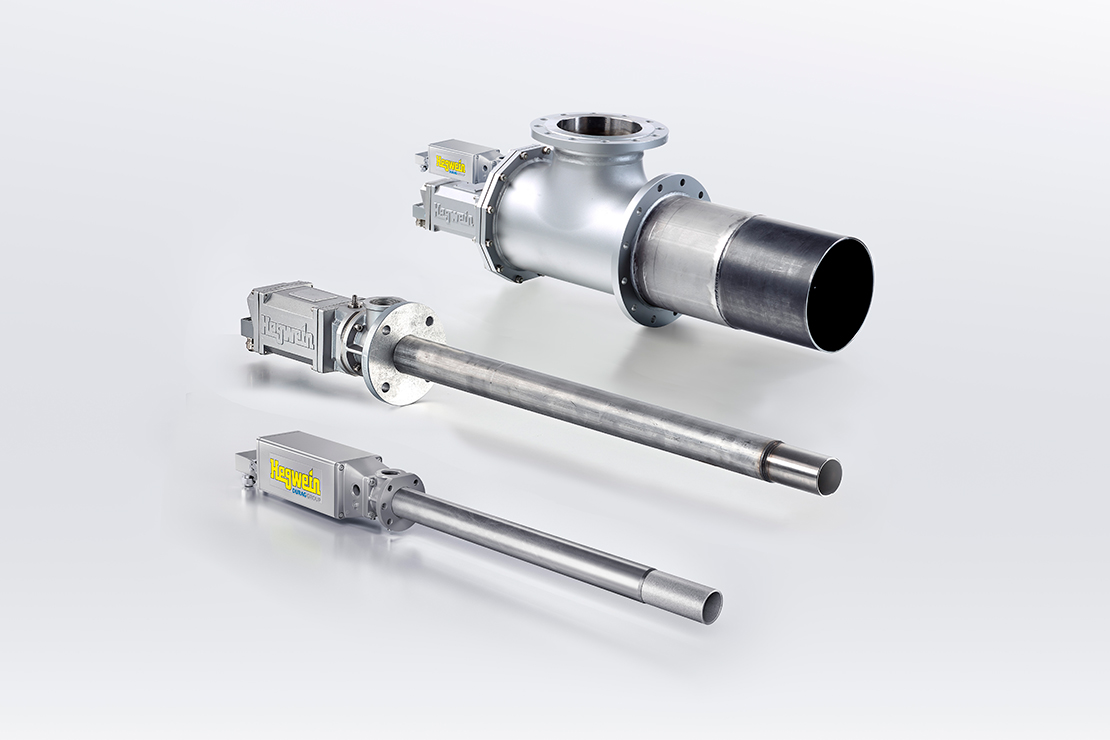

Газовые горелки HEGWEIN с принудительной подачей воздуха

HEGWEIN gas burner — компактные модульные газовые горелки с принудительной подачей воздуха, интегрируемым розжигом, контролем пламени, burner control и тепловой мощностью 15...4500 кВт.

Бренд: HEGWEINКатегория: Технологии горенияАртикул: Gasbrenner
Запросить инженерный подборСкачать datasheetОфициальный сайт HEGWEIN ↗
1 / 8
Бренд
HEGWEIN
Категория
Технологии горения
Артикул
Gasbrenner
Внутренний код
DURAG-HEGWEIN-GAS-BURNER
Application industries

Отрасли применения

Где эта позиция может применяться в промышленном, лабораторном или экологическом контуре.

LABPROM
Энергетика
Показать позиции отрасли →
LABPROM
Химическая промышленность
Показать позиции отрасли →
LABPROM
Цементная промышленность
Показать позиции отрасли →
LABPROM
Металлургия и металлообработка
Показать позиции отрасли →
LABPROM
Промышленное производство
Показать позиции отрасли →
Product profile

Ключевые параметры

Быстрый инженерный срез по основным характеристикам, применению и конфигурации оборудования.

Тип изделия
Газовая горелка с принудительной подачей воздуха
Функциональность
Газовая горелка с интегрируемым ионизационным электродом, запальным электродом, искровым трансформатором, датчиком пламени или burner control
Назначение
Промышленное сжигание газообразного топлива в thermal processing systems, печах, котлах и реакторах
Исполнение
Компактная модульная конструкция с ионизационным электродом, встроенным spark transformer, flame monitor или burner control
Серии
BG, BT, BA, BDA, BR, BD
BG
Без встроенных электрических компонентов
Overview

Назначение и описание

HEGWEIN gas burner — линейка промышленных газовых горелок HEGWEIN для thermal processing systems, fired hot gas generators, furnaces, boiler systems и reactors. Горелки выполнены в компактной модульной архитектуре с интегрируемыми электрическими компонентами: ионизационным электродом, запальным электродом, высоковольтным искровым трансформатором, датчиком пламени или burner control unit. Конструкция обеспечивает оптимизированную газовоздушную смесь, эффективную стабилизацию пламени на наконечнике трубы, поддержку одноступенчатого, многоступенчатого или модулирующего режима до 1:10 и адаптацию под локальные нормативные требования, включая взрывоопасные зоны. Диапазон тепловой мощности составляет 15...4500 кВт, стандартные длины наружной трубы — 240...4000 мм, стандартные диаметры — 35...325 мм. Горелки совместимы с природным газом, пропаном, водородом, специальными газами, низко- и высококалорийными газами, а также газовыми смесями.

Commercial flow

Подбор и коммерческое предложение

LABPROM IMPORT поможет проверить применимость оборудования, подобрать конфигурацию, документы, сроки поставки и сервисный контур под ваш объект.

Запросить инженерный подбор
Benefits

Преимущества для объекта

1
Компактная модульная конструкция
2
принудительная подача воздуха
3
интегрируемые компоненты — spark transformer, ignition burner, flame monitor или burner control unit
4
оптимизированная топливно-воздушная смесь
5
эффективная стабилизация пламени на наконечнике трубы
6
оптимальная электромагнитная совместимость
7
простая установка и пусконаладка
8
одноступенчатый, многоступенчатый или модулирующий режим работы до 1:10
9
высокая глубина регулирования
10
тепловая мощность 15...4500 кВт
11
стандартные длины наружной трубы до 4 м, другие длины по запросу
12
топливная гибкость для природного газа, пропана, водорода, специальных газов и газовых смесей
13
Ex-исполнения Zone 1/21 и Zone 2/22
14
сертификации ATEX, IECEx, FM-Ex, PESO, KCs, EAC-Ex
15
одобрения DVGW, AGA, FM, EAC, SIL 2/3 и cULus для интегрированного датчика пламени
16
независимая замена электрических и механических частей
17
высокая доступность запасных частей.
Applications

Области применения

Thermal processing systems
fired hot gas generators
промышленные печи
котельные системы
реакторы
химические и нефтехимические производства
thermal process plants
электростанции
процессы с прерывистой и непрерывной работой
горелочные узлы с требованиями к H2-ready топливной гибкости
модернизация промышленных combustion-систем с требованиями к Ex-исполнению, локальным нормативам, высокой доступности и модульному обслуживанию.
Technical data

Технические характеристики

Параметр
Значение
Тип изделия
Газовая горелка с принудительной подачей воздуха
Функциональность
Газовая горелка с интегрируемым ионизационным электродом, запальным электродом, искровым трансформатором, датчиком пламени или burner control
Назначение
Промышленное сжигание газообразного топлива в thermal processing systems, печах, котлах и реакторах
Исполнение
Компактная модульная конструкция с ионизационным электродом, встроенным spark transformer, flame monitor или burner control

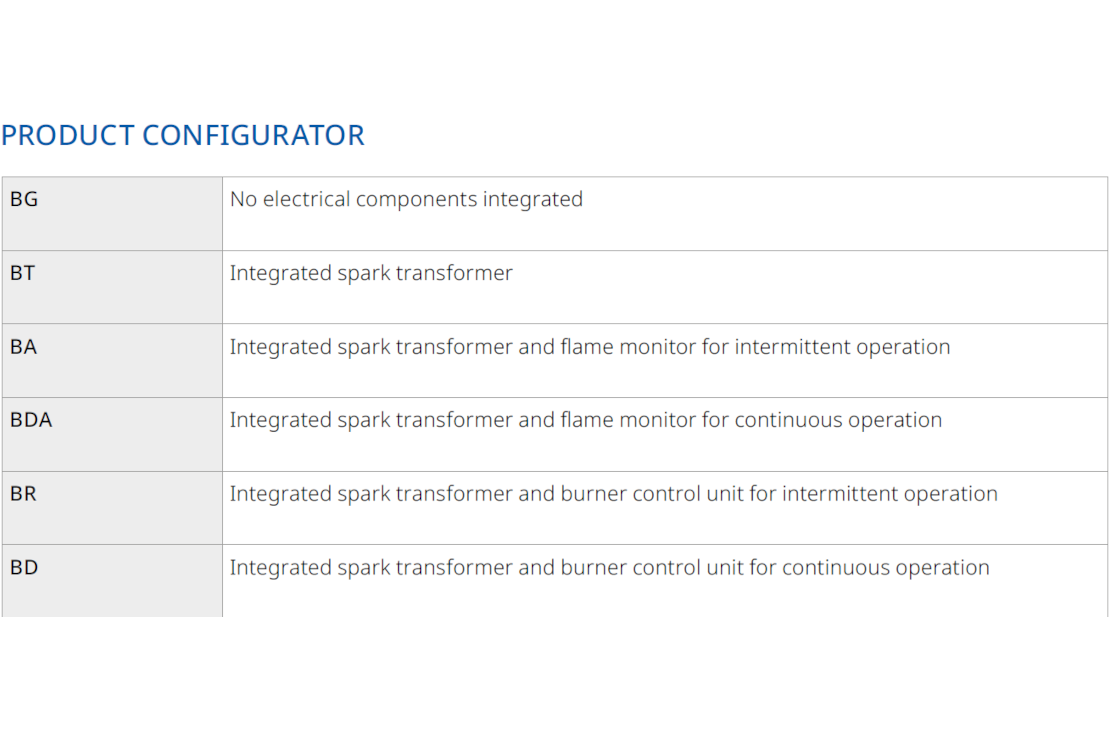

Серии
BG, BT, BA, BDA, BR, BD
BG
Без встроенных электрических компонентов
BT
Встроенный spark transformer
BA
Встроенный spark transformer и flame monitor для прерывистой работы
BDA
Встроенный spark transformer и flame monitor для непрерывной работы
BR
Встроенный spark transformer и burner control unit для прерывистой работы
BD
Встроенный spark transformer и burner control unit для непрерывной работы
Тепловая мощность
15 ... 4500 kW
Размеры горелок
P, 0, 1, 2, 3, 4, 5, 6, 7

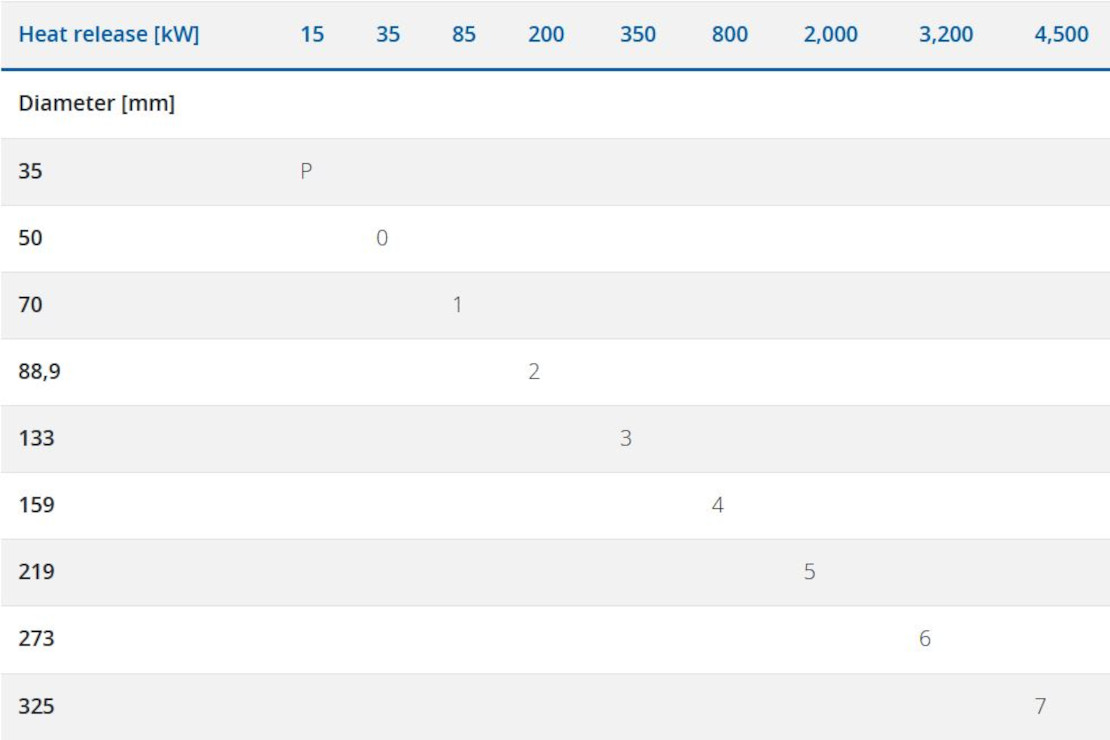

Тепловая мощность по размерам
15, 35, 85, 200, 350, 800, 2000, 3200, 4500 kW
Диаметр трубы по размерам
35, 50, 70, 88.9, 135, 160, 220, 275, 325 mm
Стандартная длина наружной трубы
240 ... 4000 mm
Стандартный диаметр наружной трубы
35 ... 325 mm
Длина пламени по размерам P/0/1/2
до 200, до 250, до 300, 400 ... 500 mm
Длина пламени по размерам 3/4/5/6/7
600 ... 1000; 300 ... 2500; 300 ... 3000; 300 ... 3000; 300 ... 3000 mm
Диапазон регулирования
Одноступенчатый, многоступенчатый или модулирующий 1:10
Максимальная глубина регулирования
1:5 для размера P; 1:10 для размеров 0...7
Топливо
Природный газ, пропан, водород, специальные газы, низко- и высококалорийные газы, газовые смеси

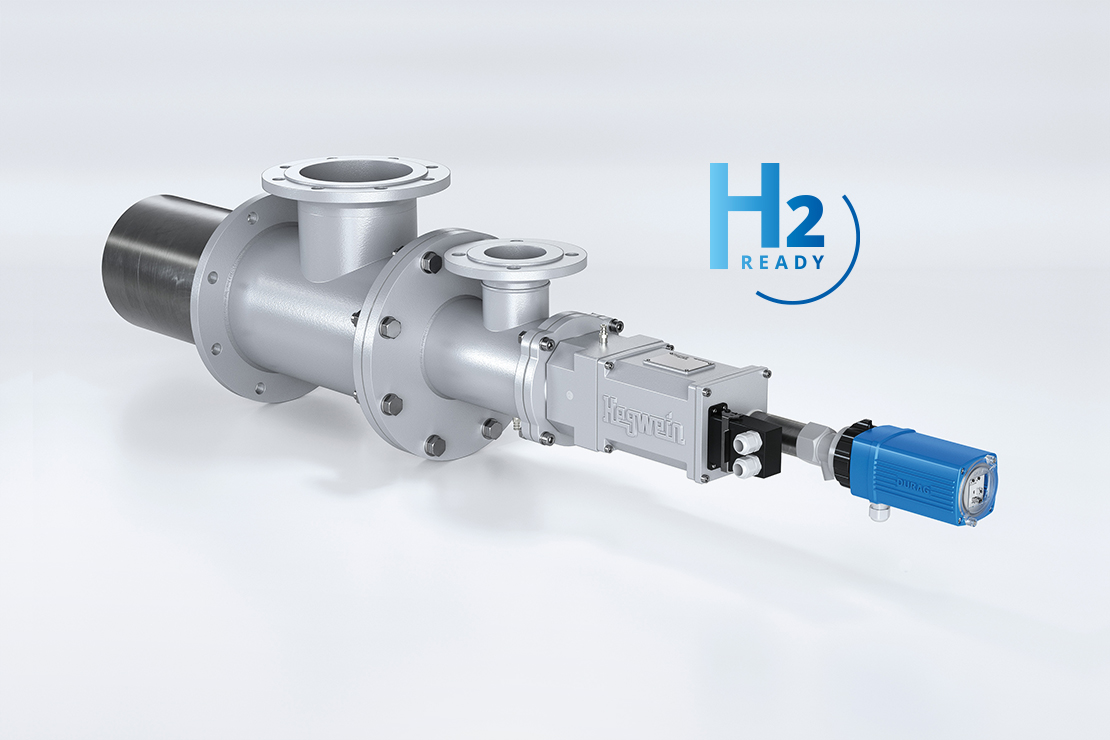

H2-ready
Да, совместимость с H2 и газовыми смесями
Рабочее давление газа
20 ... 200 mbar
Рабочее давление газа по размерам
P 70; 0 40; 1 30; 2 55; 3 50; 4 80; 5 90; 6 200; 7 150 mbar
Рабочее давление воздуха по размерам
P 25; 0 20; 1 20; 2 20; 3 20; 4 25; 5 40; 6 55; 7 60 mbar
Расход газа по размерам
1.5, 3.5, 8.5, 20, 35, 80, 200, 320, 450 m³/h
Расход воздуха по размерам
20, 40, 100, 220, 380, 900, 2400, 3600, 5200 m³/h
Газовое присоединение P
Rp 1/2, left or right
Газовое присоединение 0
Rp 1/2, left or right
Газовое присоединение 1/2
Rp 3/4, top or bottom
Газовое присоединение 3
Rp 1, bottom
Газовое присоединение 4...7
Rp 2, bottom
Воздушное присоединение P/0
Rp 1, поворот на 4 x 90°
Воздушное присоединение 1/2
Rp 2, поворот на 4 x 90°
Воздушное присоединение 3
DN 80 / PN 6, поворот на 4 x 90°
Воздушное присоединение 4
DN 100 / PN 6, поворот на 4 x 90°
Воздушное присоединение 5
DN 150 / PN 16, поворот на 4 x 90°
Воздушное присоединение 6
DN 200 / PN 6, поворот на 4 x 90°
Воздушное присоединение 7
DN 250 / PN 6, поворот на 4 x 90°
Питание
115 / 125 / 230 / 250 VAC
Выходной сигнал
SPDT contact
Датчик пламени
EU type-approved, SIL 3
Режим работы
Прерывистая работа / непрерывная работа
Степень защиты
IP54, IP65, IP66
Температура окружающей среды
-40 ... +80 °C
Температура окружающей среды стандарт
-30 ... +60 °C
Взрывозащита
Zone 1/21 и Zone 2/22, ATEX, IECEx, FM-Ex, PESO, KCs, EAC-Ex
Одобрения
DVGW, AGA, FM, EAC, SIL 2/3, cULus

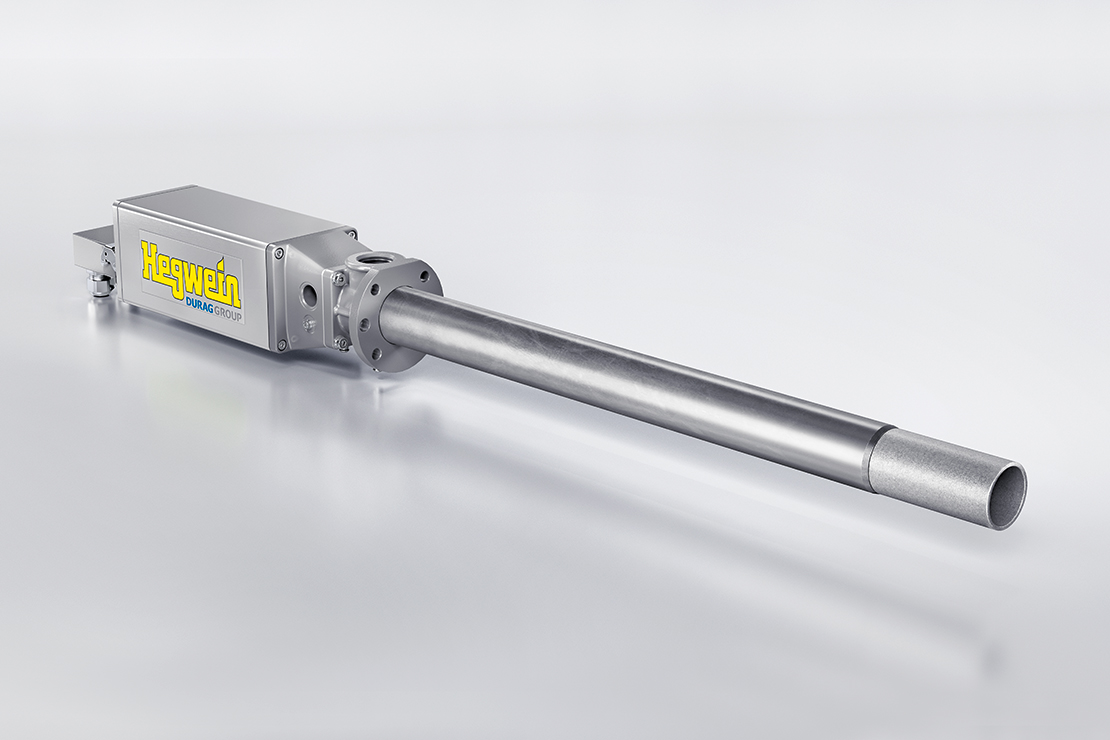

Новый корпус HEGWEIN
Усиленная powerhead section с ignition transformer и flame monitor; совместимость с существующими igniters and burners; IP65-rated version с plug-in connection
Ключевая функция
Модульные газовые горелки 15...4500 кВт с H2-ready топливной гибкостью, модуляцией до 1:10 и Ex-исполнениями
Downloads

Документы и материалы

Data sheet HEGWEIN gas burner / EN
Datasheet • EN
COM/MEDIAFILES/STREAM/
Data sheet HEGWEIN gas burner / DE
Datasheet • DE
COM/MEDIAFILES/STREAM/
Flyer combustion system hydrogen / EN
Брошюра • EN
COM/MEDIAFILES/STREAM/
Brochure combustion technology / DE
Брошюра • DE
PDF
Brochure combustion technology / EN
Брошюра • EN
PDF
Infochart hydrogen DURAG GROUP / EN
Брошюра • EN
PDF
Industry brochure waste incineration / EN
Брошюра • EN
PDF
Customer information burner enclosure / EN-DE
Документ • EN-DE
COM/MEDIAFILES/STREAM/
Form accessories for burner systems / EN
Документ • EN
PDF
Questionnaire gas burner / EN
Документ • EN
PDF
Questionnaire ATEX/IECEx / EN
Документ • EN
PDF
Scope of supply

Комплект поставки

1
Газовая горелка HEGWEIN серии BG, BT, BA, BDA, BR или BD в размере P, 0, 1, 2, 3, 4, 5, 6 или 7 по конфигурации. Возможные компоненты: газовая форсунка под конкретное топливо, ионизационный электрод, запальный электрод, искровой трансформатор, датчик пламени, burner control unit, присоединения газа и воздуха, наружная труба. Точная комплектация, размер горелки, длина трубы, Ex-исполнение, тип подключения и опции задаются проектом.
