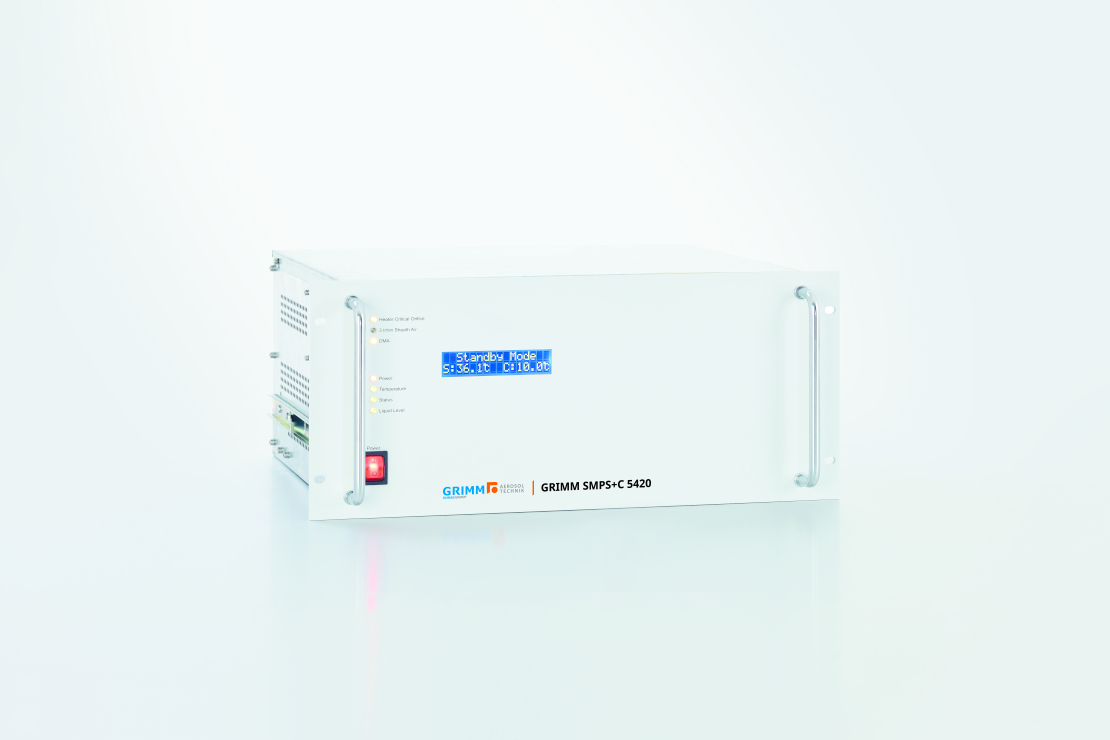

GRIMM SMPS+C 5420 — 19-дюймовая система сканирующего классификатора подвижности частиц с конденсационным счётчиком частиц для лабораторно-точного измерения распределения наночастиц по размерам dN/dlogD. Система выполняет электростатическую классификацию частиц в DMA и последующее детектирование в конденсационном счётчике частиц на n-бутаноле. Доступны конфигурация SMPS+C 5420 с M-DMA для диапазона 5...350 нм и конфигурация SMPS+C 5420 CEN с L-DMA для диапазона 10...1090 нм, соответствующая CEN/TS 17434:2020 и EN 16976:2024 для круглосуточного мониторинга UFP в атмосферном воздухе. Прибор оснащён встроенными насосами пробы и защитного потока, управлением расходами через критические сопла со стабилизированной температурой, затвором сатуратора, долговременными баками бутанола и конденсата, а также интерфейсами USB, RS-232, USB flash drive, аналоговым входом метеодатчиков и аналоговым импульсным выходом.

Commercial flow

Подбор и коммерческое предложение

LABPROM IMPORT поможет проверить применимость оборудования, подобрать конфигурацию, документы, сроки поставки и сервисный контур под ваш объект.

Запросить инженерный подбор

Benefits

Преимущества для объекта

Лабораторно-точное измерение размера и численной концентрации наночастиц

электростатическая классификация в DMA с детектированием в CPC

сменные DMA типа Vienna-Reischl

диапазон 5...350 нм с M-DMA или 10...1090 нм с L-DMA

соответствие CEN/TS 17434:2020 и EN 16976:2024 для версии CEN

высокая разрешающая способность DMA при малых потерях частиц

19-дюймовое исполнение для интеграции в измерительные стойки

встроенные насосы без внешнего вакуума

управление расходом через критические сопла со стабилизированной температурой

минимальное время сканирования 150 с

автономная работа 24/7 не менее 3 недель

затвор сатуратора для транспортировки без осушки бутанола

долговременные баки бутанола и конденсата

поддержка GRIMM 5477 nanoSoftware для анализа распределения частиц.

Applications

Области применения

Лабораторные аэрозольные исследования

экологические аэрозольные исследования

регламентированный мониторинг ультрадисперсных частиц UFP в государственных и городских сетях контроля качества воздуха

станции мониторинга атмосферного воздуха

ACTRIS-совместимые измерительные комплексы

исследования атмосферной нуклеации

изучение роста, коагуляции и переноса наночастиц

мониторинг нанотехнологических процессов

испытания фильтров

контроль аэрозолей на рабочих местах

исследования эмиссии частиц от принтеров

измерения в составе стационарных и мобильных лабораторных комплексов.

Technical data

Технические характеристики

Параметр

Значение

Тип прибора

Сканирующий классификатор подвижности частиц с конденсационным счётчиком частиц

Принцип измерения

Электростатическая классификация в DMA и детектирование в конденсационном счётчике частиц

Измеряемый параметр

Распределение частиц по размерам, dN/dlogD 1/cm³

Функциональность

Электростатическая классификация и конденсационный подсчёт частиц

Диапазон размеров частиц SMPS+C 5420 M-DMA

5 ... 350 nm

Диапазон размеров частиц SMPS+C 5420 CEN L-DMA

10 ... 1 090 nm

Каналы размеров частиц

Пошаговый режим: 45...255; сканирующий режим: 32, 64 или 128 на декаду размера, логарифмически эквидистантное распределение

Максимальная концентрация частиц

До 10⁷, в зависимости от применяемого нейтрализатора аэрозоля particles/cm³

Минимальное время сканирования

150 s

Пробоотборная трубка

Осушитель на основе Nafion; осушка аэрозольного потока до ≤ 40% RH

Потери частиц в пробоотборной трубке SMPS+C 5420 CEN

≤ 25% при 10 нм

Общий расход через пробоотборную трубку SMPS+C 5420

1.5 l/min

Общий расход через пробоотборную трубку SMPS+C 5420 CEN

1.8 l/min

Рабочая жидкость CPC

n-бутанол / n-бутиловый спирт

Диапазон концентрации CPC, режим одиночного счёта SMPS+C 5420

до 150 000 particles/cm³

Диапазон концентрации CPC, режим одиночного счёта SMPS+C 5420 CEN

до 100 000 particles/cm³

Диапазон концентрации CPC, фотометрический режим

до 10⁷, для кратковременных измерений particles/cm³

Точность концентрации CPC

Режим одиночного счёта ≥ 95%; фотометрический режим ≥ 90%

Интервал вывода данных CPC

1 ... 90, выбирается пользователем s

Эффективность счёта CPC SMPS+C 5420

D50 = 4 нм, определено по частицам оксида вольфрама

Эффективность счёта CPC SMPS+C 5420 CEN

D50 = 10 ± 1 нм; D90 ≤ 20 нм

Линейность CPC

Наклон 1 ± 0.05

Время отклика CPC SMPS+C 5420

t10 ... t90 < 3 s

Время отклика CPC SMPS+C 5420 CEN

t10 ... t90 < 2 s

Расход пробы CPC

0.3 или 0.6 l/min

Расход защитного потока DMA

3.0 l/min

Управление расходом

Критические сопла со стабилизированной температурой

Разрешение DMA

Qsh/Qs = 5 или 10

Точность задания размера DMA

≤ 3% от номинального диаметра

Высоковольтный модуль

Встроен в DMA, 0 ... +10 000 V, отрицательная полярность по запросу

Стандарты SMPS+C 5420

ISO 15900:2020; ISO 27891:2015

Стандарты SMPS+C 5420 CEN

ISO 15900:2020; CEN/TS 17434:2020; ISO 27891:2015; EN 16976:2024; ACTRIS compliant instrument для версии с расходом 0.6 л/мин

Внутренние датчики SMPS+C 5420

T, pabs и Δp на входе в DMA; pabs и Δp на входе в CPC

Внутренние датчики SMPS+C 5420 CEN

T и RH во входе аэрозоля и потоке защитного воздуха; T, pabs и Δp на входе в DMA; pabs и Δp на входе в CPC

Интерфейсы

USB, USB flash drive, RS-232, аналоговый вход для метеорологических датчиков, аналоговый импульсный выход

Индикация и управление SMPS+C 5420

Светодиодная индикация состояния и ЖК-дисплей на CPC; GRIMM 5477 nanoSoftware для SMPS на ПК

Индикация и управление SMPS+C 5420 CEN

Светодиодная индикация состояния и ЖК-дисплей на CPC; 15.6-дюймовый сенсорный монитор; GRIMM 5477 nanoSoftware для SMPS на ПК

Питание

110 ... 240 VAC; 50/60 Hz; максимум 130 W

Условия аэрозольной пробы

Температура -20 ... 40 °C; влажность 0 ... 95% RH без конденсации; абсолютное давление 700 ... 1100 mbar

Транспортировка и хранение

0 ... +50 °C, RH < 95%

Условия установки

19-дюймовая стойка; требуется 19-дюймовые направляющие; помещение или защищённая наружная среда; для наружной установки требуется погодозащитный шкаф; температура 20 ... 30 °C; влажность 0 ... 95% RH без конденсации

Компоненты системы SMPS+C 5420

SMPS+C 5420; блок баков бутанола и конденсата 5438-1.5; пробоотборная трубка 182-1.5 длиной 1.5 м

Компоненты системы SMPS+C 5420 CEN

SMPS+C 5420; GRIMM L-DMA; блок баков бутанола и конденсата 5438-1.5; пробоотборная трубка 182-1.5 длиной 1.5 м; ПК с 15.6-дюймовым экраном

Габариты SMPS+C

22 x 48 x 41; 5 высотных единиц 19-дюймовой стойки cm

Габариты экрана SMPS+C 5420 CEN

31 x 48 x 27; 7 высотных единиц 19-дюймовой стойки cm

Габариты блока баков

9 x 48 x 32; 2 высотные единицы 19-дюймовой стойки cm

Высота с пробоотборной трубкой SMPS+C 5420

182 cm

Высота с пробоотборной трубкой SMPS+C 5420 CEN

213 cm

Масса SMPS+C с M-DMA

21.9 kg

Масса SMPS+C с L-DMA

24.1 kg

Масса экрана и ПК SMPS+C 5420 CEN

6.6 kg

Масса блока баков

4.1 kg

Общая масса с пробоотборной трубкой SMPS+C 5420

32.6 ... 34.8 kg

Общая масса с пробоотборной трубкой SMPS+C 5420 CEN

34.8 kg

Опциональные принадлежности

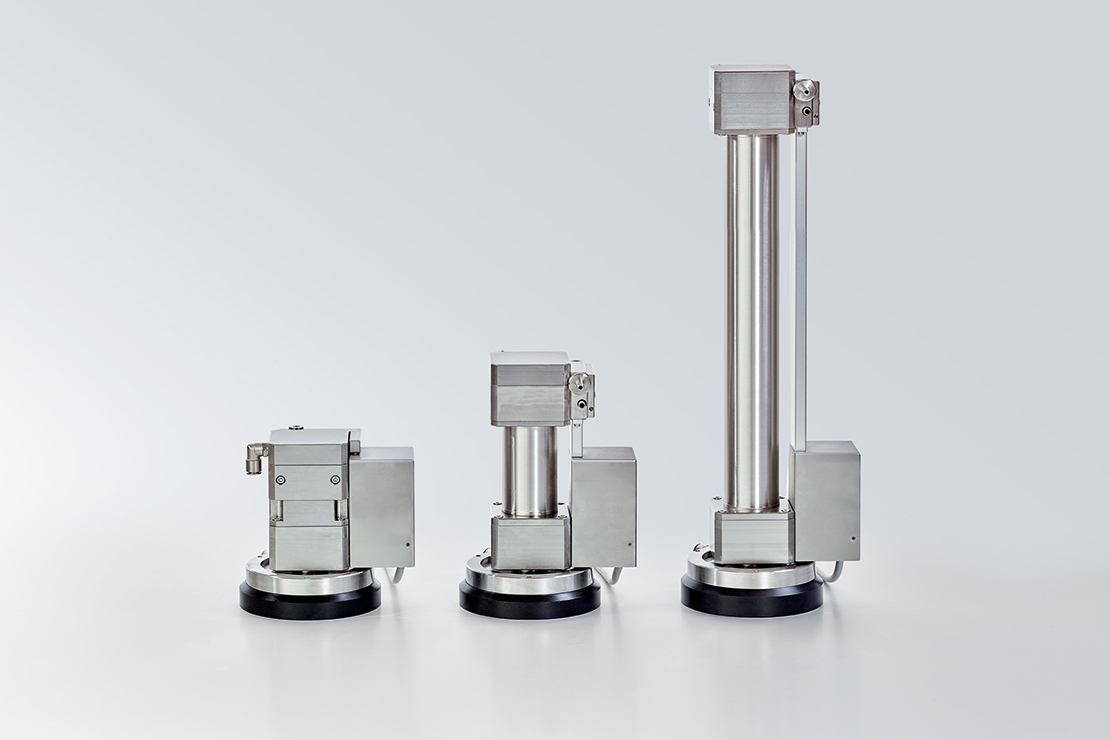

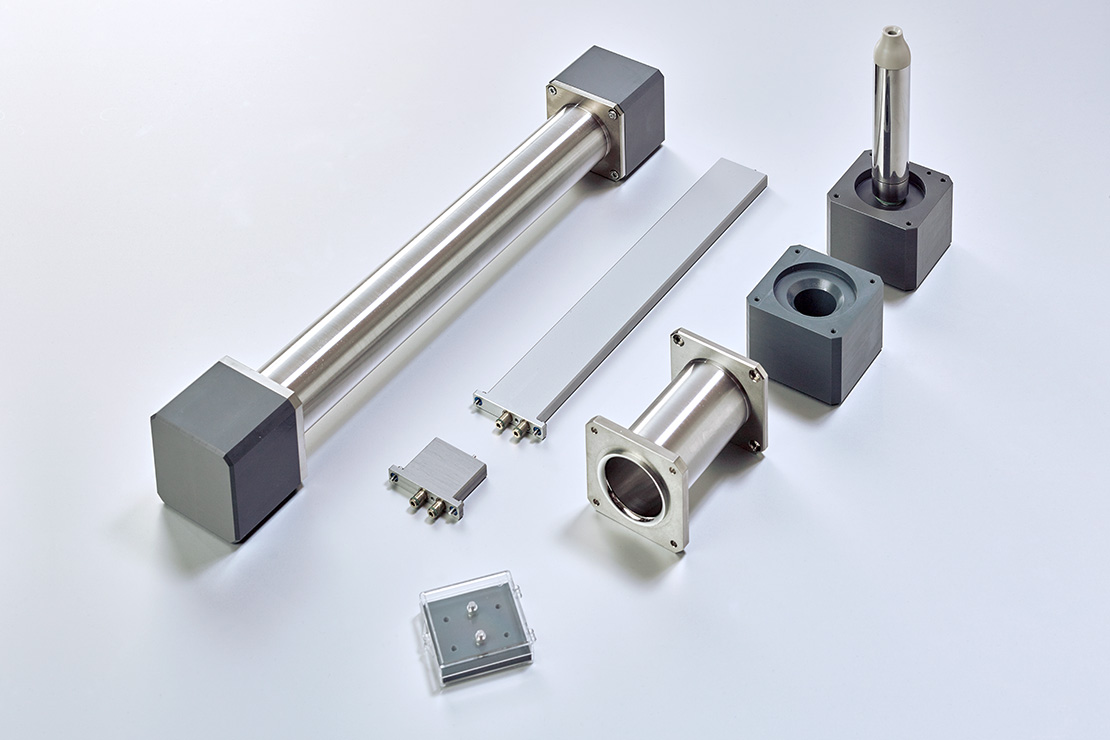

5523-Ni — аэрозольный нейтрализатор Ni-63 95 MBq; 5525-X — мягкий рентгеновский аэрозольный нейтрализатор <4.99 keV; 5524-X — мягкий рентгеновский аэрозольный нейтрализатор <11 keV; 5540 — осушитель и адсорбер защитного воздуха; 55-M — электростатический классификатор Vienna M-DMA 5...350 нм; 55-L — электростатический классификатор Vienna L-DMA 10...1094 нм; 5477 GRIMM nanoSoftware для SMPS

Примечание по автономной работе

Автономная работа 24/7 не менее 3 недель
