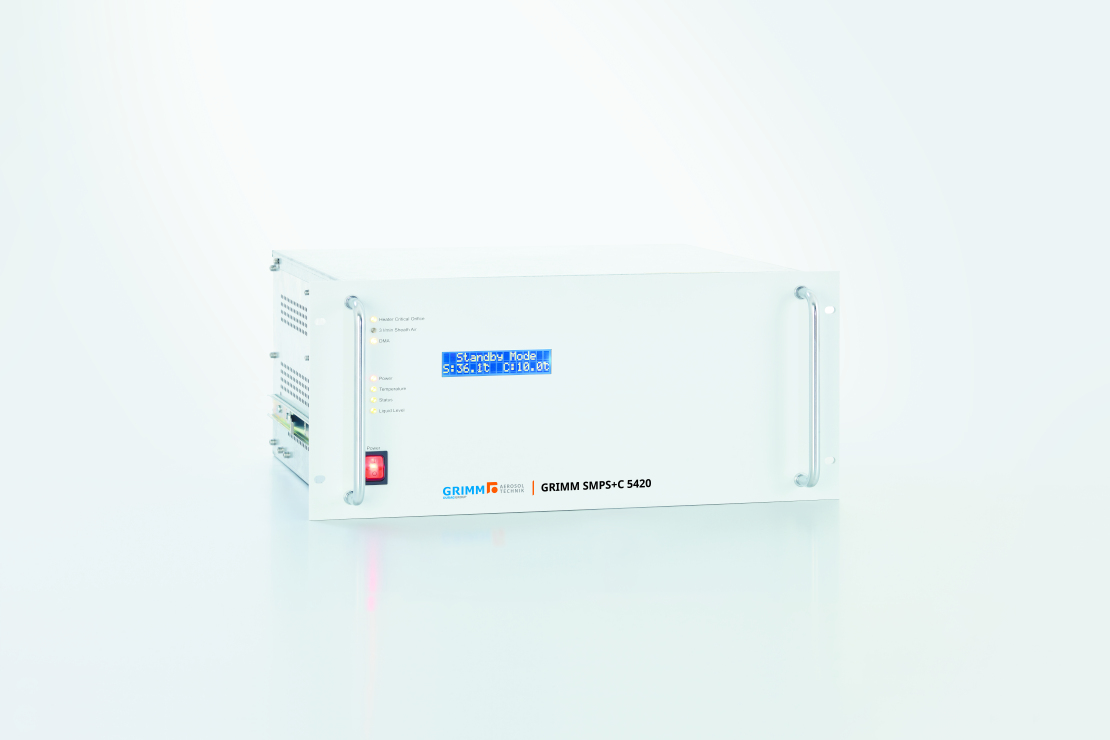

GRIMM EDM 665 — всепогодный широкодиапазонный аэрозольный спектрометр для непрерывного мониторинга ультрадисперсных частиц, наночастиц и микронного аэрозоля в атмосферном воздухе. Система объединяет две измерительные технологии: спектрометр подвижности частиц SMPS+C 5420 для диапазона наночастиц и оптический аэрозольный спектрометр EDM 180 для микронного диапазона. EDM 665 размещён в термостатированном погодозащитном корпусе из нержавеющей стали, поддерживает полностью автоматическую работу 24/7 до одного месяца без присутствия оператора, изотермическую осушку аэрозольной пробы через мембрану Nafion без потерь полулетучих соединений, регистрацию метеорологических параметров и GPS-позиционирование. Система предназначена для атмосферного мониторинга, исследовательских суперсайтов, изучения нуклеации, роста, коагуляции и переноса наночастиц, а также для идентификации источников загрязнения и мониторинга транспортных выбросов.

Commercial flow

Подбор и коммерческое предложение

LABPROM IMPORT поможет проверить применимость оборудования, подобрать конфигурацию, документы, сроки поставки и сервисный контур под ваш объект.

Запросить инженерный подбор

Benefits

Преимущества для объекта

Широкий диапазон размеров частиц 5 нм...32 мкм в одной всепогодной системе

объединение SMPS+C 5420 и EDM 180

автоматическая работа 24/7 до одного месяца без оператора

формат mini supersite для исследовательских площадок

высокая точность CPC и OPC при низких и высоких концентрациях

высокая статистика счёта и воспроизводимость

низкие диффузионные потери

энергоэффективная система отбора с изотермической осушкой через Nafion

термостатированный погодозащитный мини-контейнер

метеорологические датчики ветра, осадков, давления, температуры и относительной влажности

GPS-позиционирование

регистратор данных, USB и GSM-связь через интернет

возможность смены исследовательской локации.

Applications

Области применения

Атмосферный мониторинг ультрадисперсных частиц и пыли

исследовательские суперсайты качества воздуха

мониторинг UFP и PM в реальном времени

идентификация источников загрязнения

мониторинг транспортных выбросов

экологические и климатические исследования

исследования атмосферной нуклеации

изучение роста, коагуляции и переноса наночастиц

долгосрочные полевые кампании

мониторинг аэрозольных распределений с привязкой к метеоданным и GPS.

Technical data

Технические характеристики

Параметр

Значение

Тип прибора

Всепогодный широкодиапазонный аэрозольный спектрометр

Технология

Комбинация спектрометра подвижности частиц и оптического аэрозольного спектрометра

Компоненты системы

SMPS+C 5420; EDM 180; Weather housing 665; complete system EDM 665

Общий диапазон размеров частиц

5 нм ... 32 мкм

Принцип измерения SMPS+C

Электростатическая классификация с последующим детектированием за счёт конденсационного роста

Диапазон размеров частиц SMPS+C M-DMA

5 ... 350 nm

Диапазон размеров частиц SMPS+C L-DMA

10 ... 1094 nm

Разрешение SMPS+C

Пошаговый режим 45...255 каналов; сканирующий режим 64 канала на декаду размера, логарифмическое распределение

Минимальное время сканирования SMPS+C

150 s

Максимальная концентрация частиц SMPS+C

до 10⁷, в зависимости от аэрозольного нейтрализатора particles/cm³

Рабочая жидкость CPC

n-бутанол / n-бутиловый спирт

Расход аэрозольной пробы CPC

0.3, управление расходом через критическое сопло со стабилизацией температуры l/min

Расход защитного воздуха DMA

3.0 l/min

Диапазон давления SMPS+C

600 ... 1100 mbar

Принцип измерения EDM 180

Рассеяние света на отдельных частицах; аэродинамически сфокусированный объём детектирования; без ошибки пограничной зоны

Диапазон размеров частиц EDM 180

0.25 ... 32 µm

Количество размерных каналов EDM 180

Диапазон концентрации EDM 180

1 ... 3000000 particles/l

Воспроизводимость EDM 180

>97% в режиме счёта одиночных частиц

Расход пробы EDM 180

1.2 ±3%, постоянный за счёт саморегулирования l/min

Диапазон давления EDM 180

900 ... 1100, расход регулируется по давлению mbar

Отбор и кондиционирование пробы EDM 665

Пробоотборная трубка с пробоотборной головкой; изотермическое удаление влаги через мембрану Nafion; датчик-контролируемое; без потерь полулетучих соединений SVC

Общий входной расход EDM 665

1.5, отклонение ≤ 5% от номинального расхода l/min

Погодозащитный корпус

Нержавеющая сталь, порошковое покрытие, термостатирование, 19-дюймовая стойка 25 RU, IP54

Двери корпуса

Передняя и задняя двери с замками

Метеорологические датчики

Скорость и направление ветра, осадки, давление, температура, относительная влажность, GPS-позиционирование

Управление и регистрация данных

Регистратор данных и netbook, интегрированные в корпус; данные в реальном времени, метеоданные и GPS-позиция

Интерфейсы

Регистратор данных, USB, GSM с SIM-картой для мобильной сети, GPS-позиционирование
